荚叶牌 30A极速充退磁控制器
原理说明：

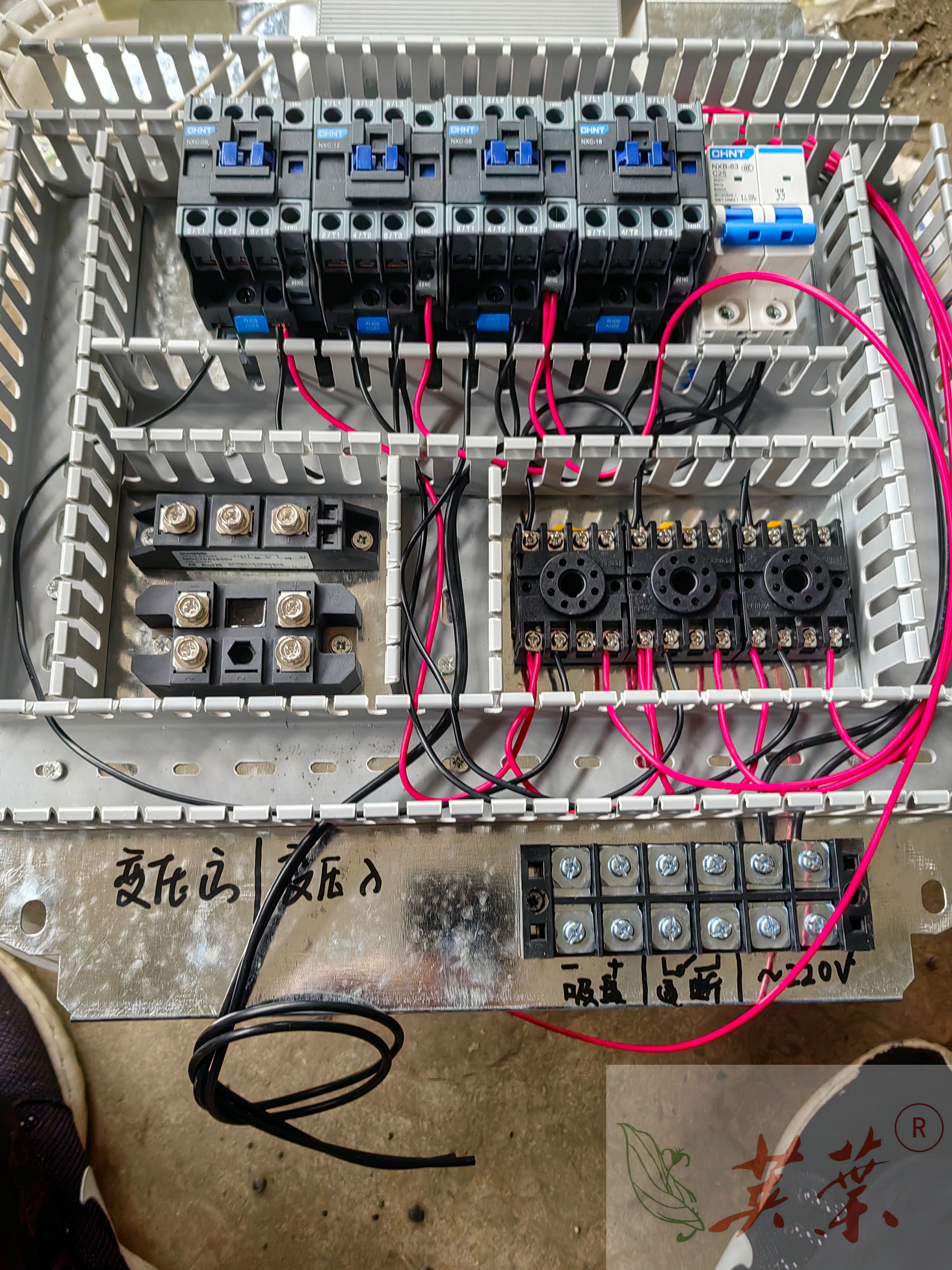

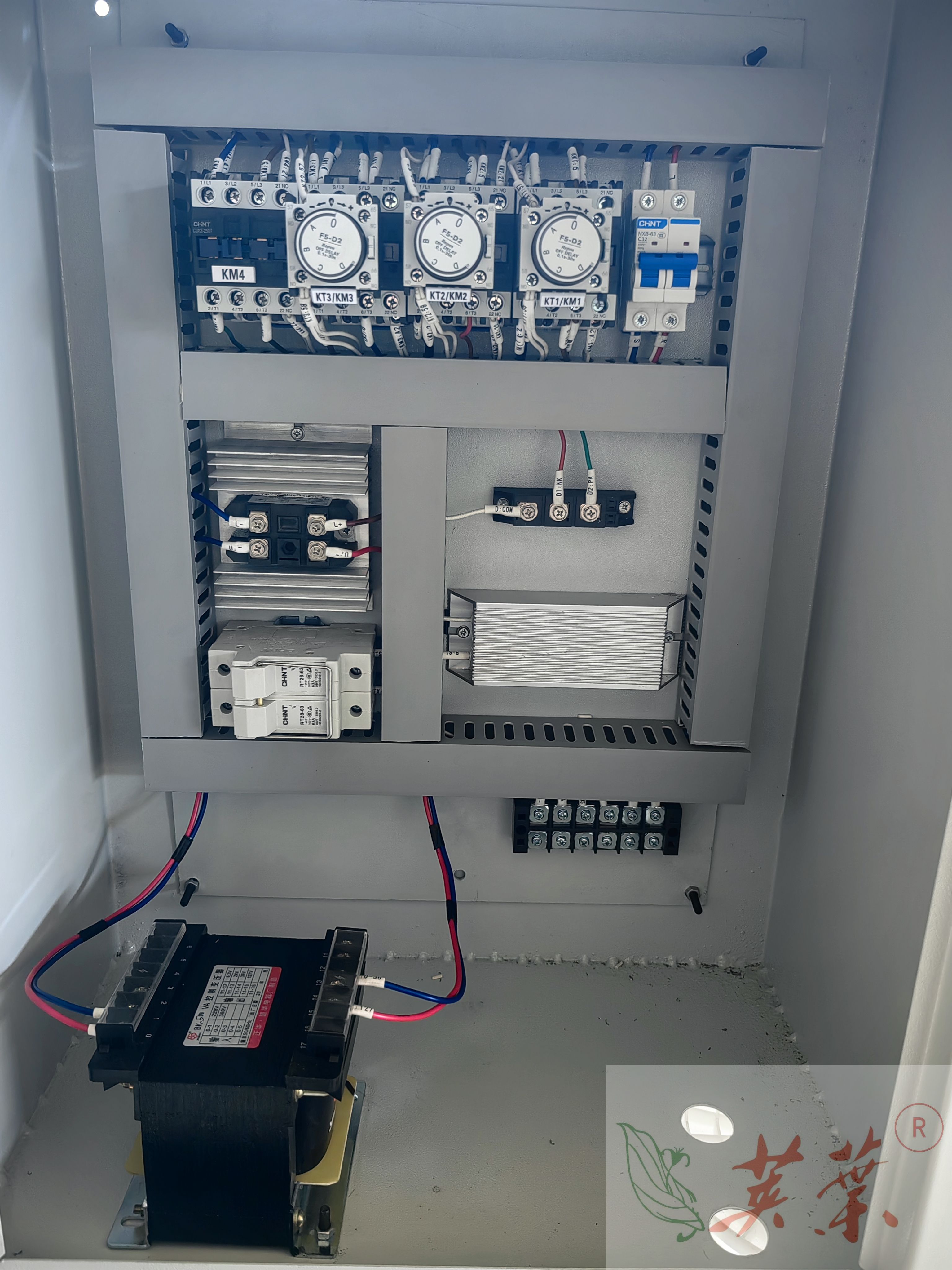

接触器：KM1 KM2一组 KM3 KM4一组
KM1是电磁铁吸磁（KM2是KM1断开后的续流电路）
KM3是电磁铁退磁（KM4是KM3断开后的续流电路）

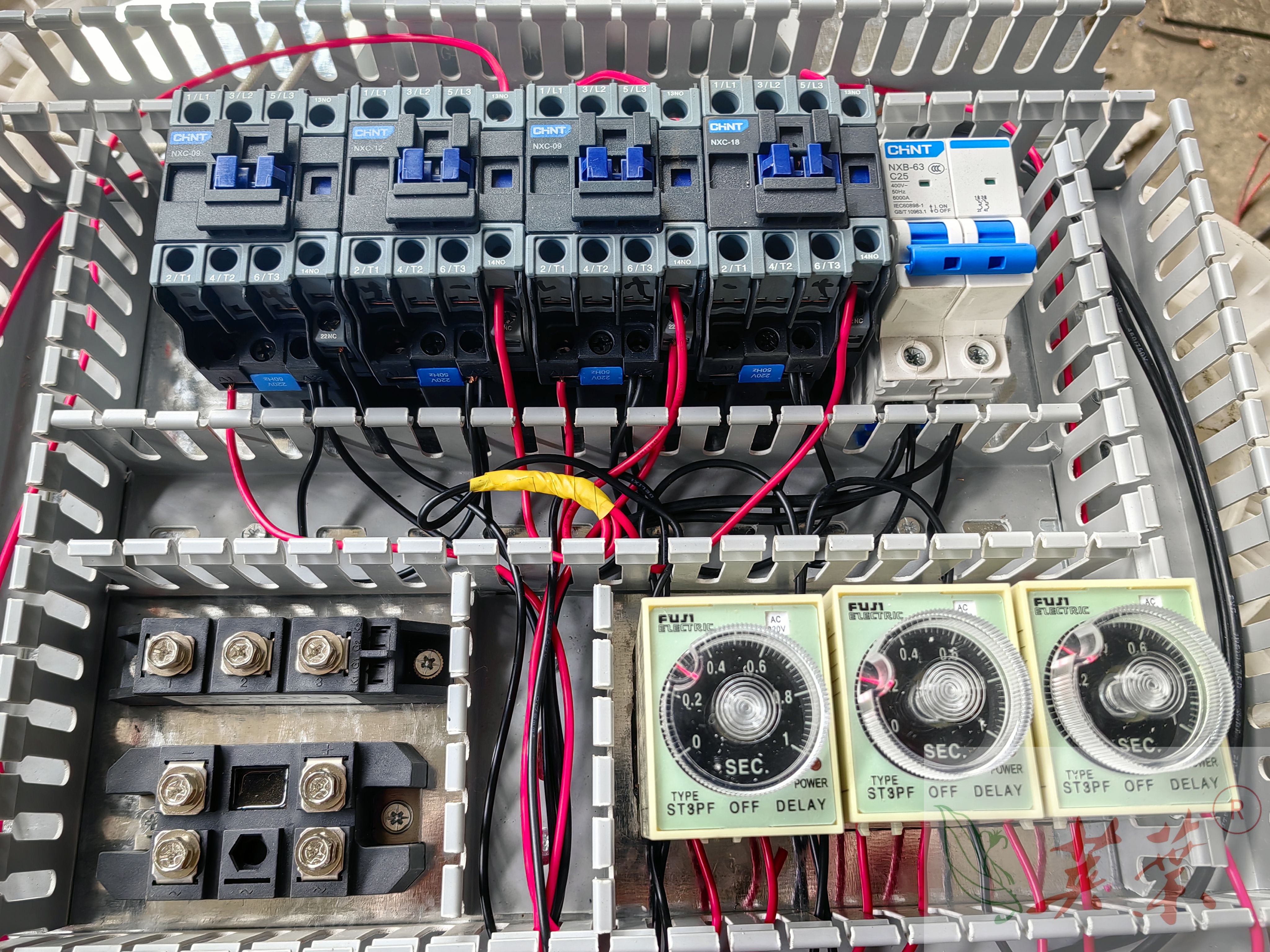

时间延时头：kt1（0.3S）控接触器KM2
Kt2（0.2S-0.4S）控接触器KM3 KM4
Kt3（0.3S）控接触器KM4
动作说明：吸磁------接触器KM1 KM2同时吸合，电磁铁有磁性
退磁------接触器KM1断开，0.3秒后KM2断开, 同时KM3 KM4吸合0.3秒左右后KM3断开，0.3秒后KM4断开
调整说明：接触器KM1 KM2一组 为充磁，断电后电磁铁内部还有剩余电量。
KM2虽为续流电路，但不足以及时消耗内部电能，主要目的是防止线圈击穿。
接触器KM3 KM4为一组 为反向充电抵消KM1 KM2断开后的剩余电量所设计。
KM4为KM3 的反向电的续流电路。
时间延时头的调整：用一个小管或者小扳手，用手拿着挨着吸盘吸持面，看退磁时的状态
1. 退磁时，物件掉落又反吸，说明延时头kt2的反向充电时间长，微调时间变短
2. 退磁时，物件一直不掉落，说明延时头kt2的反向充电时间短，微调时间边长
