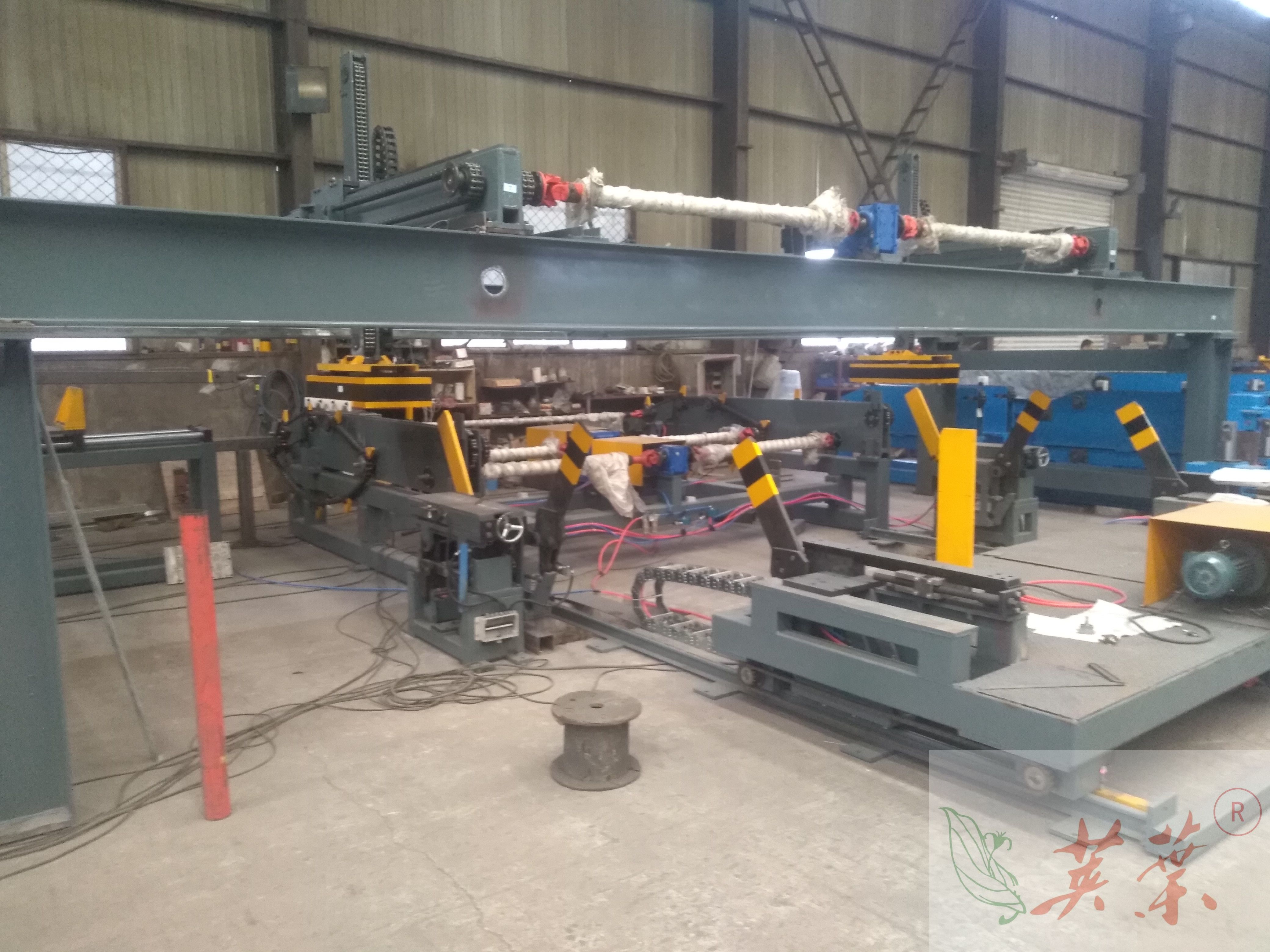

不发热高频率钢管码垛机械手机器人电永磁吸盘

根据市场需求，我公司研发了一款电永磁吸盘，用以解决市场上电永磁吸盘在高频率使用下严重发热的情况。

发热原因分析：1.频率高，充退磁时间占比整个流程比较大  2.线圈参数不对 3.采购时一直对比价格，放弃了适用性

公司研发此系列吸盘属于定制性产品，不以客户强制尺寸为基准。属于我公司自由发挥的产品系列，比如给定一个工作环境，性能和方式，由我公司自由发挥定制，属于市场上特别普遍的产品，我公司不接此类电永磁吸盘的制作。

公司电永磁吸盘的宽度属于定性：

高度100系列

140系列-20*80芯铁-20立板    21*3

160系列-30*80芯铁-20立板    32*3

200系列-40*80芯铁-20立板    48*2

260系列-50*80芯铁-25立板    76*2

300系列-60*80芯铁-30立板    89*2

380系列-80*80芯铁-30立板    114*2

470系列-100*80芯铁-30立板  140*2

540系列-120*80芯铁-30立板  165*2

720系列-160*80芯铁-30立板  219*2

高度145系列

110系列-20*100芯铁-20立板      21*3      180*500*120----80/1.60*1000*8.4*18/7.5

150系列-30*100芯铁-20立板      32*3      180*500*120----80/1.60*1000*8.4*18/7.5

180系列-40*100芯铁-20立板     48*2      180*500*120----80/1.60*1000*8.4*18/7.5

220系列-50*100芯铁-25立板      76*2      220*550*120

270系列-60*100芯铁-30立板      89*2      270*700*125

340系列-80*100芯铁-30立板      114*2    340*700*125

400系列-100*100芯铁-30立板    140*2    400*700*125

470系列-120*100芯铁-30立板    165*2    470*900*125

610系列-160*100芯铁-30立板    219*2   610*900*125----80/4.30*x*1.1*130/7.5

此系列电永磁吸盘属于高频非发热产品，可以24小时 每8秒一个回合的产品系列，应对各种物品吊装游刃有余。

发热公式计算  I₁²RT₁=I₂²RT₂

电流l₁取电磁吸盘普通电流即可，因码垛电磁吸盘T占据50%的空间，那么I₁²RT₁=2.63*2.63*R*50%

电流I₂暂时不取数，R=R, 则，只考虑 I₁²T₁=I₂²T_{2   即可，那么20秒一个回合的时候，则4/20=0.2，}

3.45845=I₂²*0.2  则I2=4.158A   最大不超过5.10A
