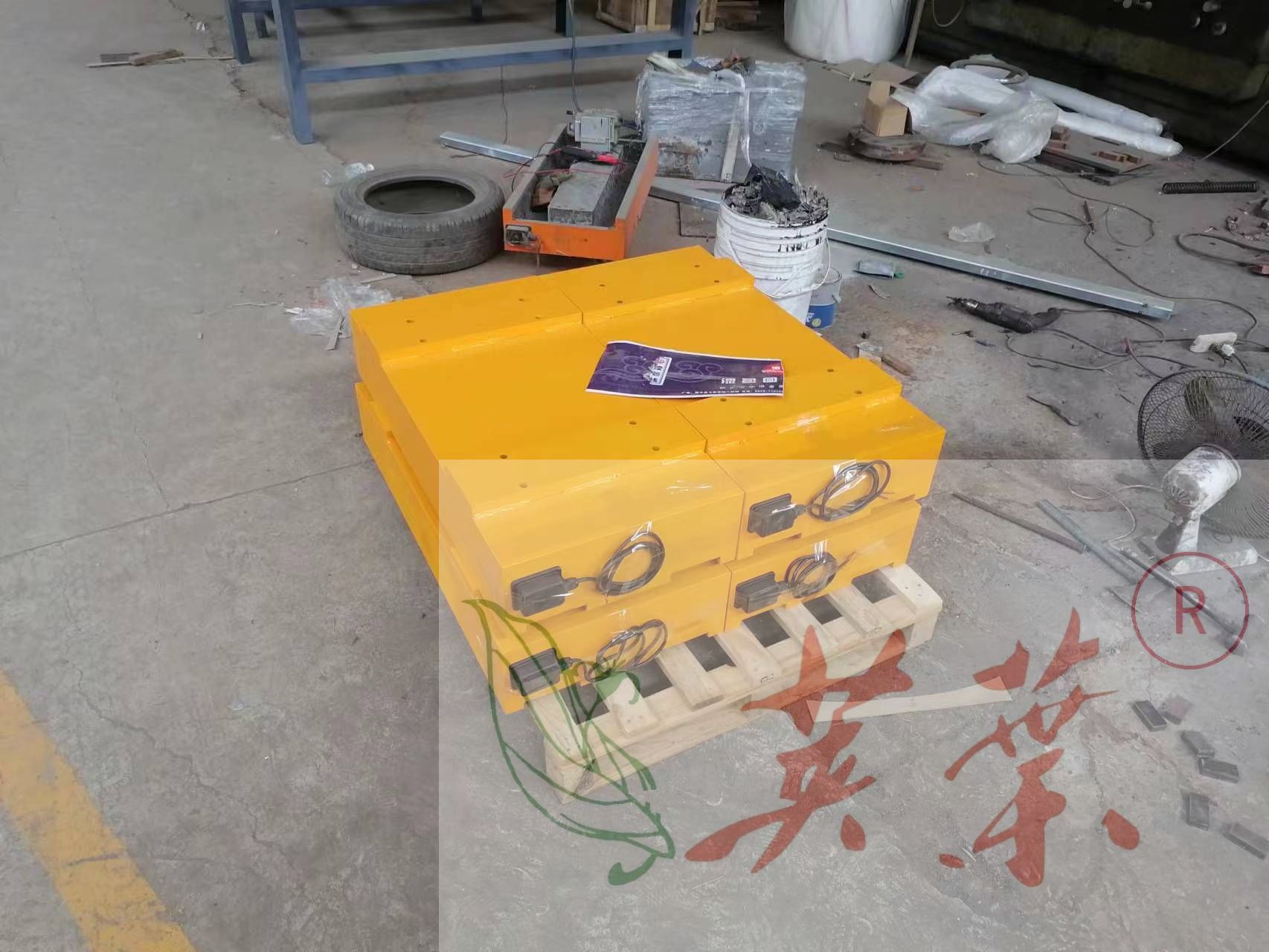

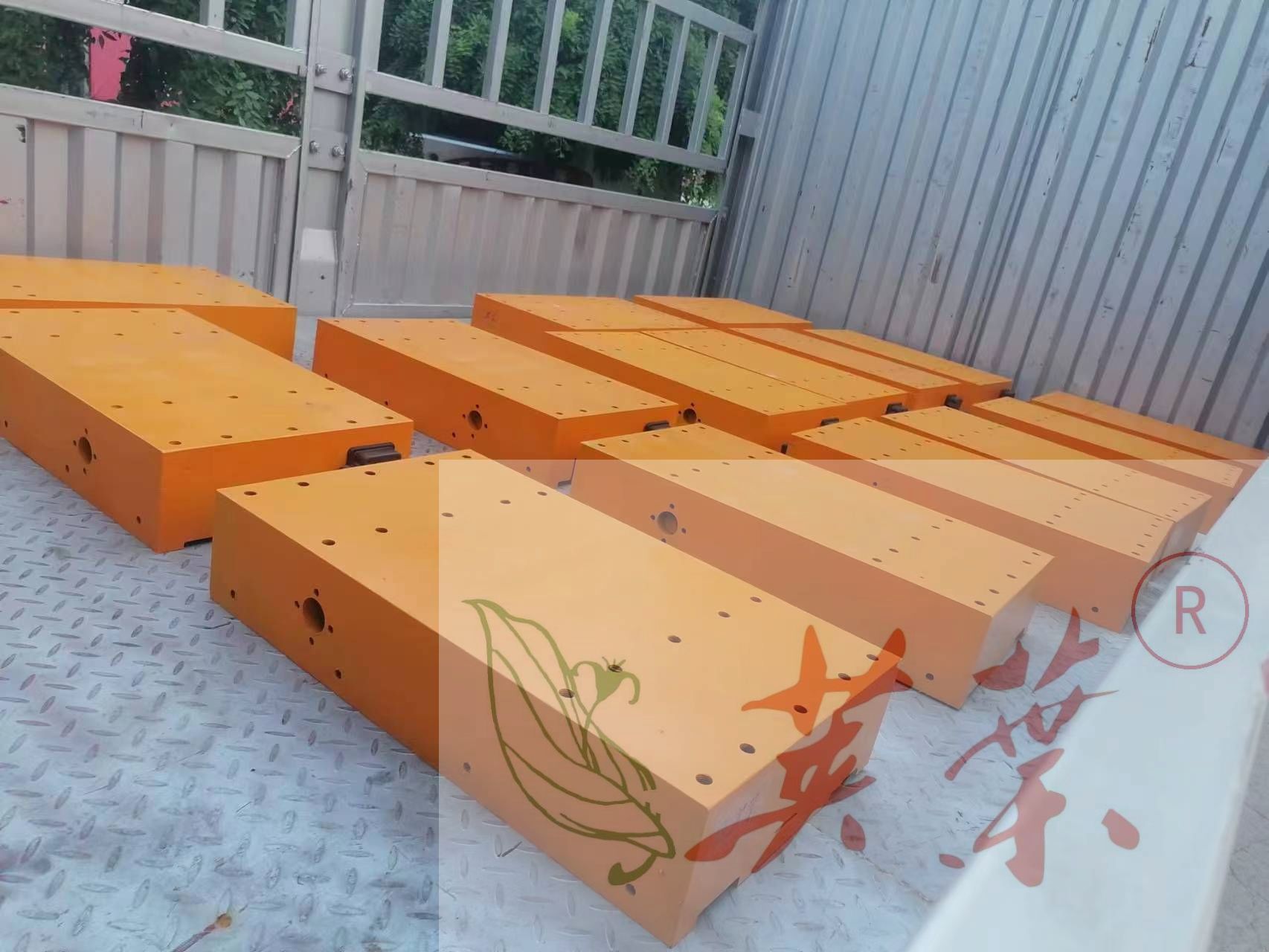

600*600*200电磁吸盘 静态条件下对钢管508*6的受力分析
分析条件：温度<45℃，其他条件：电压波动（无）
计算参数选取：
钢管最大直径：508 壁厚6
吸盘规格：600*600*200
铁芯规格：240*240*160
导磁板：360*500*25
1. 吸盘吸力的计算
标准：外壳： 600*600*200
铁芯： 240*240*160
线圈： 2.60 匝数：1600 电阻：7.88殴
电压：DC110V
线圈能够发出的最大磁场强度：磁通势=F=∮Hdl=∑I=110/7.88*1600=22335
铁芯单位面积导磁最大拉脱力=F/长/宽/=22335/24/24=38.776
铁芯+导磁竖板=30+30+240=300
20mm厚度纯铁 单位面积总导磁=300/240*38.776=48.47公斤/平方厘米
铁芯（q235） 导磁板（q235） 钢管（q235） 三级导磁后 48.47公斤/平方厘米
2. 钢管受力面积的计算
20厚度钢管线性接触+导磁求导约等于平面投影后的1/10 即：
60*25*1/10*48.47=7270.5
6mm厚度钢管受力=7270.5/20*6=2181.15
三个吸盘最大拉脱力：2181.15*4=8724.6公斤
3. 钢管重量
508直径 6毫米厚度 重量=75公斤/米
6米计算=75*6=450公斤 9米计算=675公斤 12米计算=900公斤
4. 吸盘和钢管拉脱力
静态安全系数2.0-3.5， 即吸盘拉脱力最低标准不应低于受力物体重量的2倍，基本不超过3.5倍
动态安全系数不低于5-7倍，即吸盘拉脱力在运动 晃动不低于受力物体的5-7倍，有突然停止7倍计算
薄壁管6毫米，
7*900=6300，即需要达到6.3吨的吸力才能保证在有所晃动的情况下稳稳吸住，目前设计为8.7吨的拉脱力
考虑到一些小范围的不平整，吸盘调整等因素
